Termékleírás
K653 hidraulikus rúd ütközőtömítések
Előnyök:
☆ Egyszerű telepítés
☆ Jó hőmérséklet-tartomány
☆ Hosszú élettartam
☆ Megakadályozza a tömítések közötti nyomás felhalmozódását
☆ Cserélhető a szokásos PTFE puffertömítésekkel
A Kintowe K653 egy puffertömítés, amely megbízható teljesítményt ígér a nagy teljesítményű rúdtömítések mellett, mint például a Kintowe K605. Kiváló kialakításának és műszaki megoldásának köszönhetően a Kintowe K653 könnyen helyettesítheti a szabványos PTFE puffertömítés házait. Ez még nagyobb rugalmasságot tesz lehetővé azokban az alkalmazásokban, ahol nagy teljesítményű rúdtömítésekre van szükség.
A hidraulikus rúdpuffer tömítéseket a KINTOWE ®01-ben gyártják, amely kiváló megoldás a túlzott nyomás kialakulásának megelőzésére a puffertömítés és a rúdtömítés közötti üregben. A kialakítás rendkívül hatékony, és olyan szelepmozgást biztosít, amely optimális teljesítményt és tartósságot biztosít. A poliacetál/PFC extrudálásgátló gyűrű használatának köszönhetően a tömítés rendkívül ellenáll az extrudálásnak, még a legszélsőségesebb lökésnyomási terhelések mellett is.
Fejlett tervezésével és kiváló teljesítményével ez a rúdpuffertömítés minden bizonnyal felülmúlja az elvárásait, és biztosítja a sikerhez szükséges eredményeket.

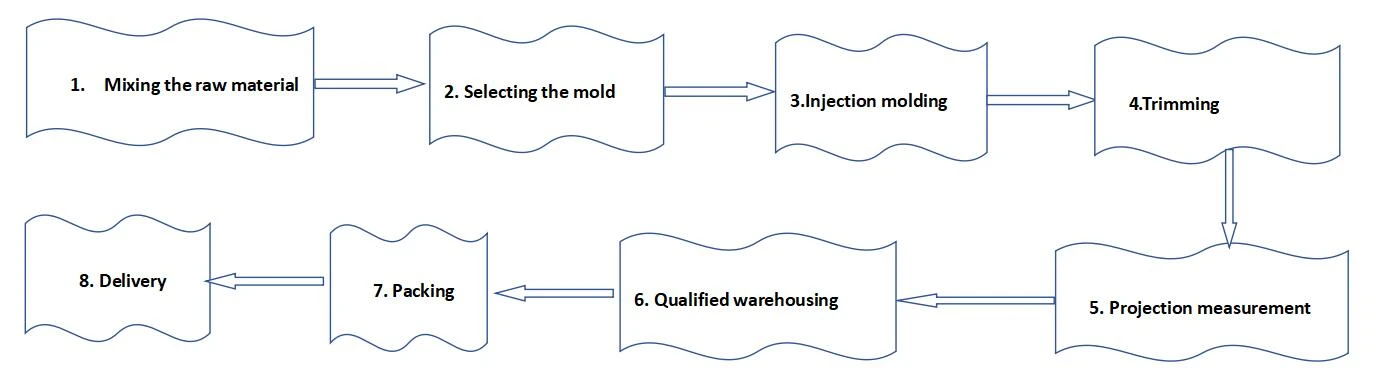

Gyártási folyamat:
Fröccsöntés
Műszaki információk
| Üzemeltetési feltételek | Metrikus | Hüvelyk |
| Maximális sebesség | 1.{1}}m/sec | 3.{1}} láb/sec |
| Hőmérséklet tartomány | -45 fok +110 fok | -50 F fok +230 F fok |
| Maximális nyomás | 700 bar* | 10.000 p.s.i.* |
| Maximális extrudálási rés | Az ábrák a legnagyobb megengedett hézagot mutatják az egyik oldalon a minimális rúd ø és a maximális ø hézag használatával. | ||||
| Nyomástartó rúd | 160 | 250 | 400 | 500 | 700 |
| Maximális rés (S＜＝6)mm | 0.6 | 0.5 | 0.4 | 0.3 | 0.2 |
| Maximális rés (S＞6)mm | 1.0 | 0.8 | 0.6 | 0.4 | 0.25 |
| Nyomás psi | 2400 | 3750 | 6000 | 7500 | 10.000 |
| Maximális rés (S＜＝0.250) hüvelyk | 0.024 | 0.020 | 0.016 | 0.012 | 0.008 |
| Maximális rés (S＞0.250) hüvelyk | 0.040 | 0.032 | 0.024 | 0.016 | 0.010 |
| Felületi érdesség | μmRa | μmRt | μinCLA | μinRMS |
| Dinamikus tömítőfelület ød1 | 0.1＜＞0.4 | 4 max | 4＜＞16 | 5＜＞18 |
| Statikus tömítőfelület L1 | 1,6 max | 10 max | 63 max | 70 max |
| Statikus házfelületek ØD1 L1 | 3,2 max | 16 max | 125 max | 140 max |
| Letörések és sugarak | ||||
| Horonyszakasz Kisebb vagy egyenlő, mint S mm | 3.75 | 5.50 | 7.75 | 10.50 |
| Min. letörés C mm | 3.00 | 3.50 | 5.00 | 7.50 |
| Max filé Rad r1mm | 0.50 | 0.70 | 1.20 | 1.60 |
| Horonyszakasz Kisebb vagy egyenlő, mint S in | 0.150 | 0.215 | 0.306 | 0.413 |
| Minimális letörés C in | 0.093 | 0.125 | 0.156 | 0.300 |
| Max filé Rad r1ban ben | 0.020 | 0.028 | 0.047 | 0.062 |
| Tűrések | ød1 | øD1 | L1 |
| mm | f9 |
H10 |
+0.25 -0 |
| ban ben | f9 |
Js11 |
+0.010-0 |
|
Фd1 |
ФD1 |
L1 |
RÉSZ sz. |
|
40 |
55.5 |
6.3 |
6530400 |
|
45 |
60.5 |
6.3 |
6530450 |
|
50 |
65.5 |
6.3 |
6530500 |
|
55 |
70.5 |
6.3 |
6530550 |
|
60 |
75.5 |
6.3 |
6530600 |
|
63 |
78.5 |
6.3 |
6530630 |
|
65 |
80.5 |
6.3 |
6530650 |
|
70 |
85.5 |
6.3 |
6530700 |
|
75 |
90.5 |
6.3 |
6530750 |
|
80 |
95.5 |
6.3 |
6530800 |
|
85 |
100.5 |
6.3 |
6530850 |
|
90 |
105.5 |
6.3 |
6530900 |
|
95 |
110.5 |
6.3 |
6530950 |
|
100 |
115.5 |
6.3 |
6531000 |
|
110 |
125.5 |
6.3 |
6531100 |
|
124 |
139.5 |
6.3 |
6531240 |
|
125 |
140.5 |
6.3 |
6531250 |
|
130 |
145.5 |
6.3 |
6531300 |
|
135 |
150.5 |
6.3 |
6531350 |
|
140 |
155.5 |
6.3 |
6531400 |
|
150 |
165.5 |
6.3 |
6531500 |
|
150 |
170 |
10.0 |
6531501 |
|
155 |
170.5 |
6.3 |
6531550 |
|
160 |
175.5 |
6.3 |
6531600 |
|
170 |
185.5 |
6.3 |
6531700 |
|
180 |
195.5 |
6.3 |
6531800 |
|
186 |
201.5 |
6.3 |
6531860 |
|
215 |
236 |
8.1 |
6532150 |
